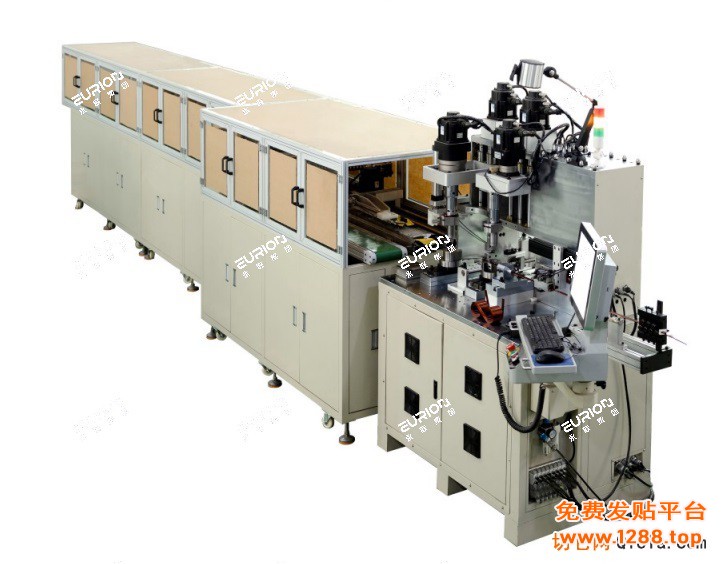

永联集团双线圈连绕设备专为高端电磁元件制造打造，广泛应用于高频变压器、新能源储能电感及网络通信类变压器等领域。设备采用胶辊与模具气缸组合的高速稳定送料系统，兼顾细线与粗线材的适应性，高速运行不折弯、不打滑；配合双导轨+精密斜齿轮构成的高精度同步驱动机构，通过搬运电机与绕线头的插补运动，确保线材稳定入槽，绕线精度与一致性优异。同时，集成的压线、裁剪及全自动绕线流程，实现从送料到取料的无人化操作，支持一人多机，显著提升产能并降低人力成本。该设备尤其适合双线圈结构、高精度绕制需求的大批量生产场景。机器特点：1)高速稳定送料系统：采用胶辊送料结构，适合细线与薄线材料，高速运行下不易折弯、不打滑；搭配模具气缸送料机构，兼容大线径线材，提升整体适用性。
2)高精度同步驱动机构：双导轨+精密斜齿轮传动结构，确保绕线精度。搬运电机与绕线头实现插补运动，在绕制过程中将线材稳定送入线槽，有效提升一致性和效率。
3)压线与裁剪组合结构：具备自动导线、压线与裁剪功能，绕制过程中并压紧线材，有效防止跳线与跑偏。
4)全自动绕线流程，提升产能：设备实现全流程自动化，从送料、绕线到取料无需人工干预，支持一人多机操作，显著降低人力成本。
5)适用于多种高端线圈应用：广泛应用于高频变压器、新能源储能电感、网络通信类变压器等领域，满足双线圈结构、高精度绕制需求。机器规格：
| 型号 Model | EC-8F-660 |
| 机器加工能力 Processing Capacity | 厚Thickness: 1.0mm ≤T≤5.0mm 宽Width: 5.0mm ≤W≤15.0mm 截面积S=W*T≤60mm2 |
| 轴数 Axis | 6 |
| 绕线电机功率 Winding Motor Power | 1.5KW*2 |
| Y1送线电机功率 Y1 Wire Feeding Motor Power | 1.5KW |
| Y2送线电机功率 Y2 Wire Feeding Motor Power | 0.75KW |
| 抓料电机功率 Gripper Motor Power | 0.75KW |
| 搬运电机功率 TransferMotor Power | 1.5KW |
| 机器尺寸(长x宽x高) Dimension(LxWxH) | 7560X1650X1820(mm³) |
| 机器重量 Weight | 2500kg |
